СИСТЕМЫ БЫСТРОЙ ЗАПРАВКИ

Видео:как работают системы без давления в баке и с давлением.

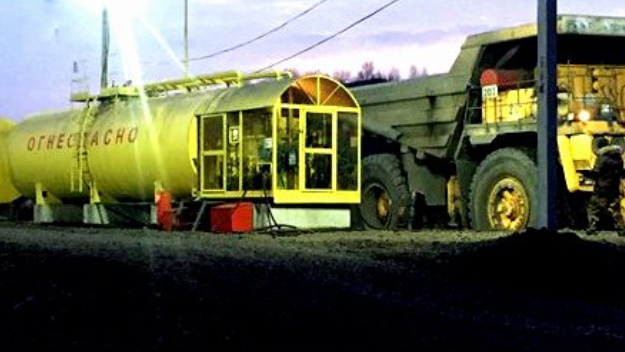

 Мобильный Топливный Блок (МТБ).

 МТБ


















Два заправочных поста. Автономный режим работы. Удалённое управление. Отгрузка по карточкам, через терминал. Обслуживает всю карьерную технику и заправляет цистерну Автотопливозаправщика, который заправляет удалённую технику. Скорость заправки варьируется, и может быть установлена в пределах от 250 л/мин до 1500 л/мин.

СИСТЕМЫ БЫСТРОЙ ЗАПРАВКИ

 Существует два типа:

 - Система с давлением в топливном баке была разработана в 1950-х годах и установлена практически на всех крупных транспортных средствах.

 - Система без давления в баке. Компания Caterpillar представила ее в 1998 году в дополнение к оригинальной системе под давлением в баке.

 Все производители обладают двумя типами систем с различными модификациями.

 Система СТОП-ВОР (не дает возможности слива топлива из бака).

МТБ



















КАК УВЕЛИЧИТЬ ДОБЫЧУ РУДЫ, УГЛЯ,



ПОРОДЫ на 5%-10%

(из официальных отчетов компаний, которые ввели скоростную систему заправки)
СИСТЕМЫ БЫСТРОЙ ЗАПРАВКИ.
Простои техники оборачиваются прямыми финансовыми потерями для предприятия в виде не добытого и не отгруженного объёма товарной продукции.
Эти аспекты давно оценены и учитываются на подавляющем количестве открытых рудников и угольных разрезов мира. В частности, они легли в основу расчётов экономической целесообразности и эффективности использования систем быстрой заправки топливом, маслами и смазочно-охлаждающими жидкостями (СОЖ) для технологического автомобильного транспорта, гидравлических экскаваторов и другого карьерного оборудования.
Обычно, время заправки самосвала занимает 30-50 минут.
Это очень долго!!!
Со скоростной системой заправки PITBOSS, время заправки составит от 30 секунд до 7-ми минут.
Для заправки топливных баков дизельным топливом специалисты Fast Fill Systems разработали два варианта конструктивного исполнения системы ПИТБОСС:
I вариант, создающий избыточное давление в баке;
II вариант, создающий избыточное давление в сигнальной линии.
Первый вариант: Система, создающая избыточное давление в топливном баке, состоит из укреплённых на баке заправочного R150Sc (рис.1) и вентиляционного V150 (рис.2) клапанов.

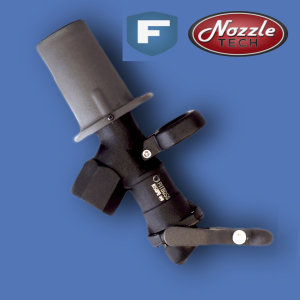

Принцип работы первого варианта системы: топливный кран, например PitBoss N150PBp (рис.3) подсоединяется к заправочному клапану R150Sc, через который топливо подаётся в бак.
Для уменьшения возможности не санкционированного слива топлива из баков Fast Fill Systems предлагает использовать заправочный клапан и обратный клапан в одном корпусе - R150CV(см. рис. 4).
Второй вариант: Система, создающая избыточное давление в сигнальной линии, состоит из заправочного R150CVRc и уровнемерного PLA150-M VLCЕ клапанов (рис.5 и рис.6 соответственно).
Принцип работы второго варианта системы: топливный кран, например SURELOCK N150PSLp (рис.7), подсоединяется к комплекту клапанов PLA150-MSV (рис.8) + R150CVRc (рис.5). По мере наполнения бака топливом в нём создаётся избыточное давление, которое сбрасывается через клапаны: уровнемерный PLA150-M VLCE (рис. 6) + вентиляционный FFV150-PL (рис. 9). Наполнение происходит до тех пор, пока уровень топлива в баке не достигнет запорного устройства уровнемерного клапана. Затем уровнемерный клапан закрывается и давление в сигнальной линии PLP-6 (рис.10) повысится до 0,5 Bar. В завершение – топливозаправочный кран под воздействием избыточного обратного давления отключает подачу топлива.Таким образом, специалисты Fast Fill Systems, создав варианты «системы без давления», устранили достаточно часто встречающуюся проблему герметичности топливных баков, не выдерживающих стрессовых нагрузок в процессе их заправки. Кроме того конструкция клапана FFV150-PL не допускает проникновения в топливный бак карьерной пыли, т.к. выход паров топлива под избыточным давлением, возникающем при заправке бака, происходит через высокопроизводительную часть клапана, а всасывание воздуха при опорожнении бака происходит через воздушный фильтр с тонкостью отсева 3 мкм.
Система быстрой заправки топлива FFS PITBOSS обеспечивает скорость подачи жидкостей до 800 л/мин при полном отсутствии ручного труда. Её производительность более чем в десять раз превосходит традиционные способы заправок, минимизируя риски аварий, гидроударов, производственного травматизма и при этом кардинально сокращая общие простои дорогостоящей карьерной техники.
Реализованная в конструкции системы заправка топливного бака снизу (от донной части), на очень высокой скорости подачи жидкости, не приводит к пенообразованию в процессе его заполнения, что обеспечивает возможность быстрого и безостановочного его заполнения за один приём.
Системы быстрой заправки топлива FFS PITBOSS используются одинаково успешно для заправки моторных, трансмиссионных и гидравлических масел, охлаждающих жидкостей и топлива, обеспечивая непревзойденные скоростные характеристики и производительность подачи. В дополнение к этому система комплектуется автоматическим отсекателем в замкнутой кольцевой системе защиты от перелива, снижающим риск попадания заправляемых ГСМ и СОЖ на землю и тем самым предотвращающим потенциальные штрафы за её загрязнение.
Для самосвалов и другой техники, в конструкции баков которых не предусмотрены собственные фланцы под донные клапаны, производятся и поставляются монтажные фланцы со сварным или болтовым креплением к баку (рис. 11).
Диапазон производительности от 250 до 800 л/мин, в зависимости от комплекта. Использование топливозаправщиков или Мобильный Топливный Блок (МТБ) позволяет карьерной технике не совершать холостые прогоны для пополнения гидравлических систем, что в разы увеличивает экономический эффект.
Таким образом, предлагаемые компанией МУФТА ПРО технологические решения и оборудование позволяют предприятиям наладить учёт движения топлива, снизить или совсем избавиться от хищений моторного топлива, свести до нуля проливы топлива, и самое основное, сократить время простоя технологического транспорта под заправкой. Такое сокращение времени простоя позволяет увеличить отгрузку руды ,угля, породы на 5,0%-10%(из официальных отчетов компаний, которые ввели скоростную систему заправки ПитБосс ,Fast Fill Systems (FFS) PITBOSS)

Система быстрой заправки

















КАТАЛОГ:http://muftapro.ru/biblio/FastFillSystems_2014_RUS.pdf

ФОТО В РАЗДЕЛЕ:Продукция
